BLE低功耗蓝牙防丢器规格书.

概述:

手机，钥匙，钱包，箱包，甚至汽车，如果你发现任何一件丢了都会引起你的恐慌，但这些东西确实很容易就丢了。有多少次你花二十多分钟寻找钥匙，然后又发现它埋在沙发靠垫里？BLE防丢器能帮助你节约找东西的时间。在您的钥匙环上连接一个蓝牙4.0的设备然后连接到您的手机，如果丢失的东西在小于30英尺的地方，它可以很快的帮助你找到丢失的东西，。当BLE防丢器和你iPhone 4s在各自的信号范围之外时，蓝牙设备都能发出信号，只要在你的iPhone4S或者IPAD上下载这个蓝牙智能应用程序，它就能工作，它就能找到你带有BLE防丢器的钥匙。

1. iOS应用软件功能描述.

   1. IOS端需要兼容iPhone4s/ iPhone5 / iPad3 / miniPad. APP界面layout如下(对于ipad界面可放大两倍显示)，兼容未来Android 4.3版本带BLE手持设备等.

   2. 从appStore中用” securitag”搜索下载后安装界面如下

 3.功能: 没有连接KeyFob时候打开App, connected/DISCONNECT按钮只显示黑白的CONNECT,此时按下该按键后, 扫描KeyFob防丢器, 如果没有扫描到KeyFob则仍然显示黑白的无BLE设备图标. 如果扫描到KeyFob则自动连接.如果连接成功则显示已连接BLE图标,并显示DISSCONNECT,而如果需要断开与KeyFob连接则再按一次该按钮断开与KeyFob的BLE连接. 此时显示黑白的无BLE设备图标, 用户可以再按一次连接到附近的KeyFob设备.扫描按键再次被显示有效可以扫描周围的KeyFob.

        连接OK后, 可以通过Locate keyfob按钮来触发KeyFob上的蜂鸣及LED发声和发光4次). 同时该按键上也会有一个LED在闪.该功能通常被用来寻找KeyFob使用.

        用户也可以根据使用环境不同来设置报警提醒方式为: 闹铃/振动/闹铃+振动; 这3个单选选择按钮位于Locate keyfob寻找按钮下面.

下面则为距离设置选择按钮: 短距离/中距离/远距离3种防丢距离, 当设置在远距离模式时候, 只要KeyFob与iPhone距离超过大约10m时候就报警,且连接/断开钮显示超出范围图标. 而一旦KeyFob超过iPhone的通讯距离而断开时候, 则连接/断开按键将会被显示黑白的无BLE设备图标并报警. 每次连接断线后, iOS程序要尝试自动重连20分钟(每2s重连一次, 连接时间3秒), 20分钟后如果还是无法连接则退出自动重连并断开此次连接(注意如果没有连接到Keyfob时候则无法设置距离, 因为距离设置实际是设置KeyFob的发射功率实现).

        KeyFob每10分钟会检测一次内部电池电量并发送给iphone设备在最下栏显示出来当前keyfob的电量, iphone的电池图标会显示低电标志提示用户需要马上更换KeyFob上的电池, 否则会影响使用性能.

        当由于使用环境或与KeyFob之间距离超过有效范围时候, 将与KeyFob防丟器断线后,iPhone手机在断线后1秒钟内触发报警(报警方式根据用户预选的提醒方式).

        当iPhone关屏进入sleep模式后, 应用程序也需要在后台继续运行; 当用户关掉iphone设备或关闭keyfob的app进程, 如果此时关机提示设置被打开,则keyfob灯闪及蜂鸣4次提示此时iphone已经关机或停止运行keyfob的app监控程序.

     备注: 该APP只是一个基本功能模板. 客户可以按照需要增加多个BLE连接GPS定位等功能. 也

     可以设计UI界面图标,铃声等个性化定制

1. KeyFob防丢器构成及功能/性能.

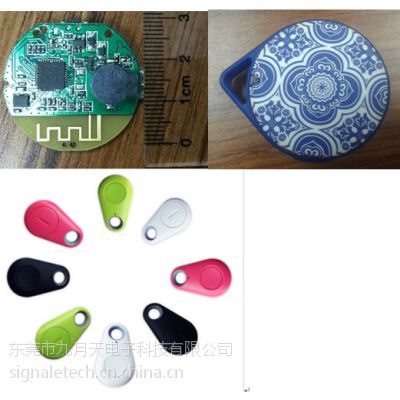

   1）PCB外形尺寸大小为28*28*2.8mm. 双面PCB板使用可充电锂电池及蜂鸣器.

   2)PCB外形尺寸为

KeyFob防丢器面板控制由一个按钮及一个双色指示LED和一个蜂鸣片组成, 操作简单实用.

上电后, 防丢器处于等待连接模式. 此时按下按钮后, KeyFob上的LED闪一下蜂鸣响一下并进入广播模式广播15s钟. 在15s钟以内如果打开iphone端应用软件并扫描的话, 则会被连接到. 否则再次进入自动连接模式(连续广播1分钟).

当KeyFob被连接OK后, 再按一次按钮将会触发连接的iphone手机报警(报警模式根据用户预设提醒方式来确定是声音/振动等). 这种功能是用来寻找iphone手机使用.

当KeyFob由于某种原因导致与被连接的iphone断线后1-2秒钟. KeyFob防丢器上的LED以1Hz频率闪, 并且蜂鸣器发声4次.(防丢器自断线后会自动尝试重连接20分钟, 每2秒钟会尝试重连3秒).

由于连接后KeyFob会每10分钟将自身电池电量传给连接的iphone手机并显示或报警. 因此KeyFob端不再做低电报警处理.

1. KeyFob防丢器性能指标:
